CAV全尺寸檢測
為了滿足消費者對產品性能和外觀的需求，制造工程師設計和制造了許多具有高精度和復雜形狀的表面，例如A類表面。同時，曲面對傳統的檢查工具提出了挑戰（檢測精度低），特別是在測量無法滿足時間和可操作性實際要求的曲面尺寸時?，F(xiàn)有的接觸檢查方法滿足多種材料的需求，需要替代的尺寸檢測解決方案。
工作原理

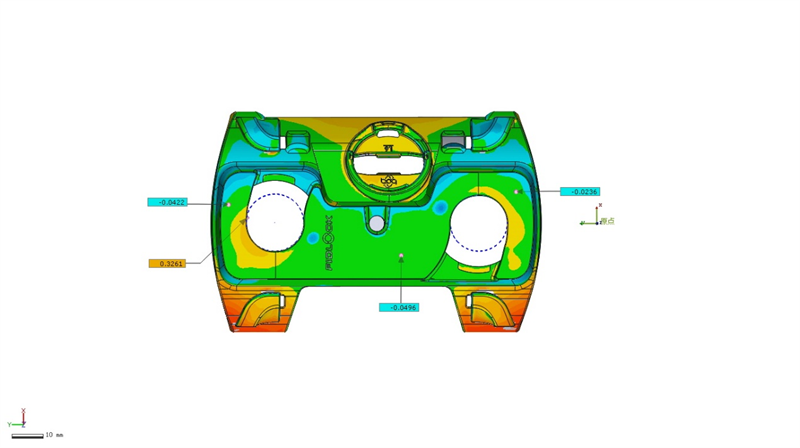

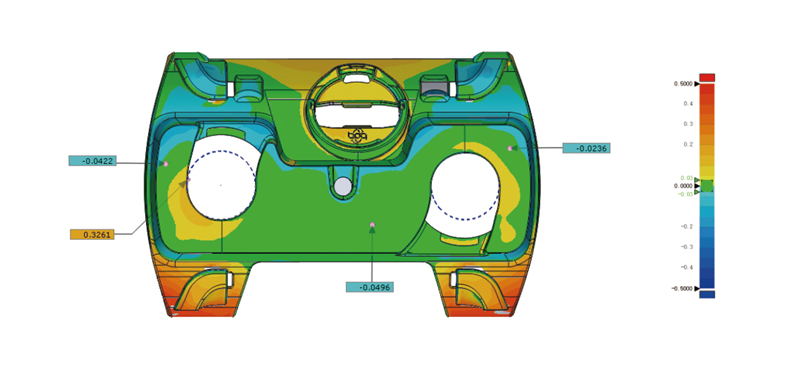

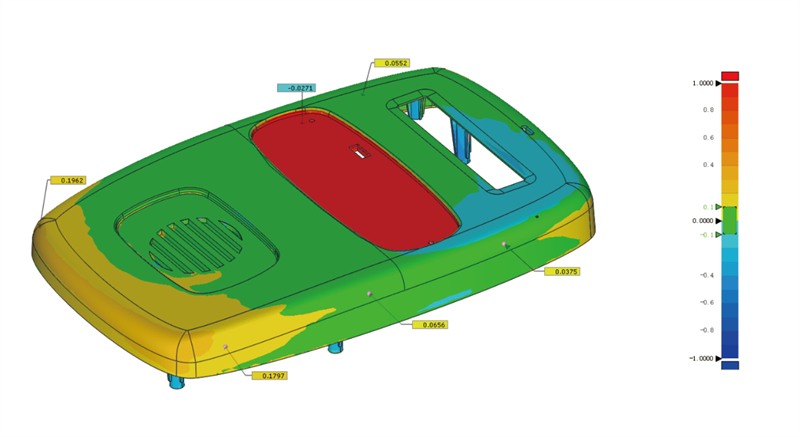

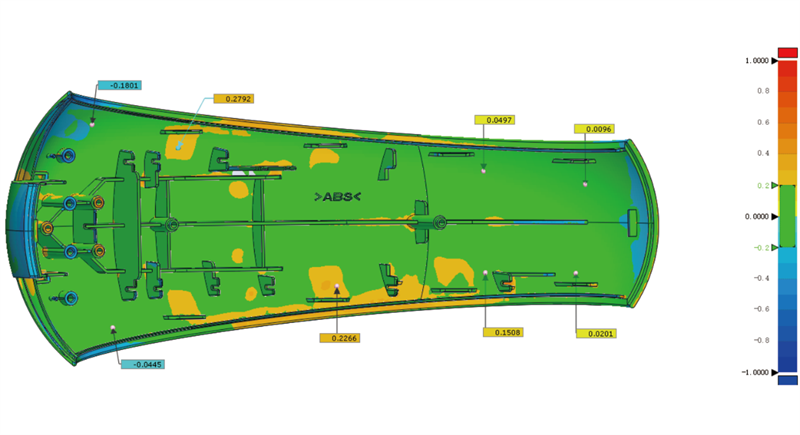

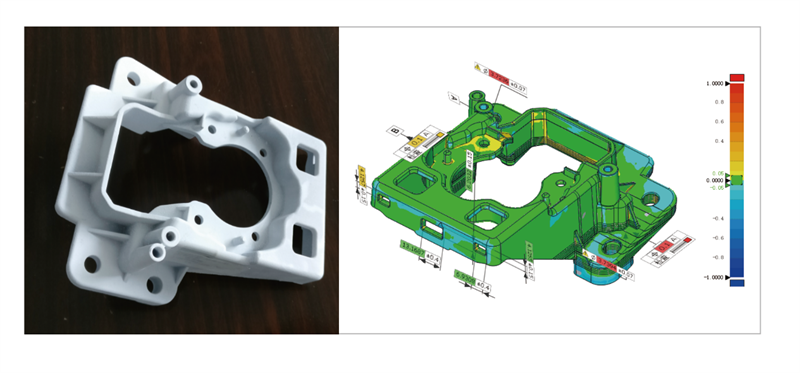

CAV（計算機輔助驗證）的全面檢查，也稱為全局檢查，尤其適用于具有許多自由曲面和復雜產品結構的零件的3D檢查。使用3D掃描儀和專業的3D檢查軟件，在本地或全方位掃描要檢查的零件，將獲取的準確點云數據與原始設計的CAD文件進行比較，并比較顏色錯誤代碼。直觀地生成創建的地圖。 檢驗報告有助于快速有效地區分工件和CAD及其他分析之間的錯誤。
方案價值
1.降低人為誤差
通過直接測量CAD數據，可以最大程度地減少人為錯誤并加快尺寸調整過程。
2.提高生產效率
專業的檢查軟件使多部分檢查像單部分檢查一樣容易，并且該軟件會自動重復整個檢查過程。
3.檢測更靈活
測試的每個參數都記錄在樹中，因此，如果測試程序中的任何步驟發生更改，則測試軟件將自動更新所有相關步驟。
應用領域
汽車船舶
航空航天
消費電子
模具制造
逆向工程

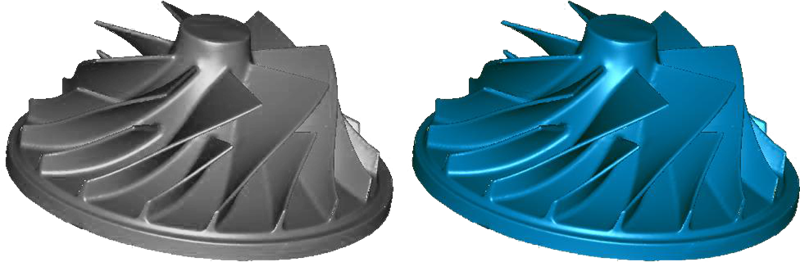

隨著計算機技術在制造領域的普及，特別是數字測量技術的飛速發展，基于測量數據的產品建模技術已經成為逆向工程技術的重點。由數字測量設備（3D掃描儀，坐標測量機，激光測量設備等）獲取的物體表面的空間數據使用逆向工程技術來建立產品的3D模型，CAM，3D打印等。必須使用制造的系統設備來完成產品。因此，逆向工程技術可以看作是將產品樣本轉換為三維模型的相關數字技術和幾何建模技術的總稱。
工作原理
逆向工程（Reverse Engineering,RE）是再現產品設計技術的過程，即對目標產品進行逆向分析和調查，以估計和推導產品處理流程，組織結構，功能特征和技術規格的設計。 生產功能相似但不完全相同的產品的要素。
方案價值
??修理損壞或磨損的零件
?復制現有零件以重現原始產品的設計意圖
?設計主要用于產品變更和復制設計的新零件
?數字化模型檢查和模型比較，例如產品變形分析和焊接質量
應用領域
1.模具樣品開發
汽車，摩托車，家用電器，體育用品，玩具，陶瓷等的快速樣本。
2.快速原型制作
古董，肖像，藝術品，卡通人物，玩具等。
3.人體形狀測量
身體形狀測量，醫療設備制造等
4.造型設計
三維動畫，多媒體虛擬現實，廣告動畫等
